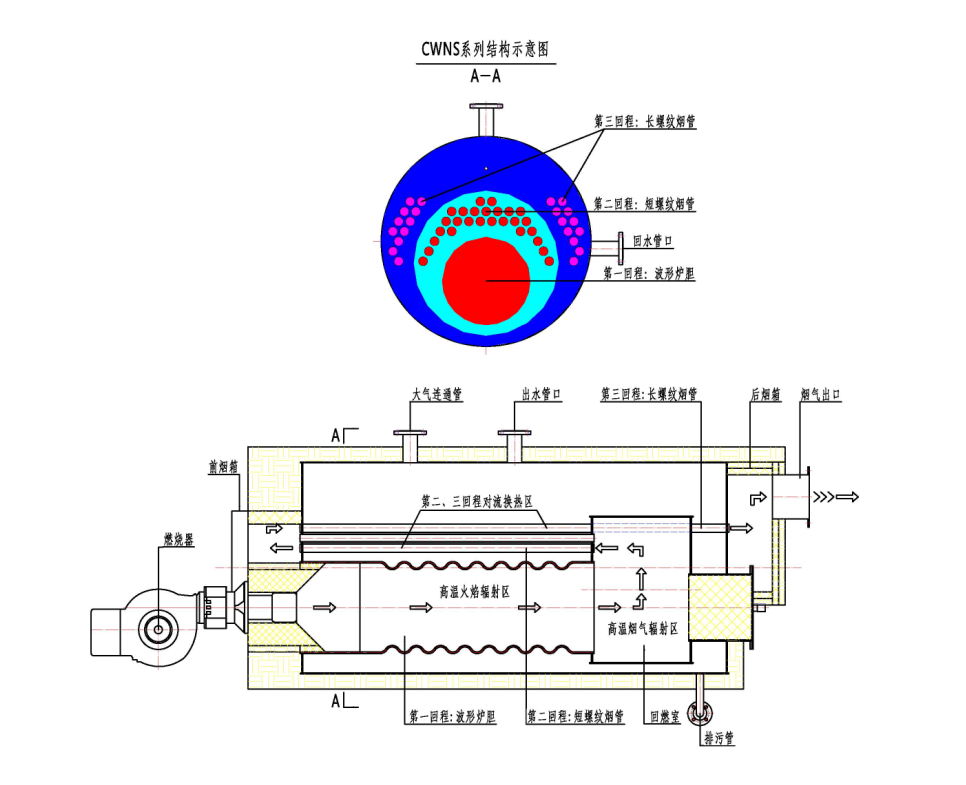

WNS系列全自动燃甲醇（醇基燃料）蒸汽锅炉（实用新型专利），采用卧式三回程湿背结构，改善锅炉运行环境，提高锅炉效率和使用寿命；全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，烟箱密封采用迷宫式结构，避免了烟箱漏烟现象。锅炉热效率高达90%以上，采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆，炉胆尺寸与火焰相吻合，烟气流通面积以次减小，使烟气等速流动，保证高温烟气在炉内的热交换时间，达到最佳传热效果；采用与锅炉完全匹配的高性能燃烧机，进行全面自动调节，使燃烧充分，节省燃料，降低污染；采用高保温性能的超细玻璃棉，散热损失更小；采用智能化节能控制系统，对锅炉及供汽（供水）系统进行控制，结合不同负荷调节燃料供给，更加节能。安装方式为整体快装锅炉，振动小，对地基无特殊要求，不需地脚螺栓固定，安装简单易行。采用活动炉头结构，可匹配各种燃烧器，更换炉头，维修炉体方便快捷。前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、维护、保养，简单、便捷，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质，是最新开发的新款产品。

性能优势

1、太锅锅炉专利产品
卧式内燃三回程全湿背设计，100%波纹炉胆，具有良好的热伸缩性，水冷回燃室，回燃室与后管板扳边对接，应力最低，质量更可靠。
2、大直径波纹炉胆
锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全，有效吸收热量及热膨胀，，辐射受热面大。
3、热力充足
锅炉受热面积按大于25平方/每吨设计配置，充分吸收有效热量，排烟温度低，热损失小，保证出力足，效率高。
4、蒸汽品质
锅壳直径大，水容量大，对负荷变化适应能力强，出力稳定，蒸汽空间容积大，汽水界面与蒸汽出口净距离高，蒸汽湿度小。
5、多功能安全防爆装置
锅炉后板上设有与炉膛连通的防爆装置，防止燃料在炉膛内发生剧烈爆燃时，泄放瞬间的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查，维护方便。
6、安全降水时间足
锅炉的燃烧室地位布置，水位确定符合国家规程，同时严格按国际通用规范标准的水位波动时间要求，具有充足的安全降水空间，保证锅炉的运行安全。
7、锅炉检修方便
锅炉顶部设有人孔，锅炉前后部下方设有手孔装置，便于炉内装置及锅炉底部的检查、清理。
8、前后烟箱密封独特
烟箱采用双开式烟箱门，开启方便，多级迷宫式密封，密封材料特制，压缩性能好，完全隔阻烟气的泄漏，可重复使用。
9、压力、水位保护可靠
锅炉压力、水位设置多重控制保护，以及超烟温保护，确保锅炉运行的安全。
10、自动控制水平领先
锅炉控制器采用西门子、德力西电器元件，性能可靠。具有液晶屏显示的中英文菜单型，人机对话远程控制的触摸屏型。

技术参数

型号/项目/参数		WNS0.5-0.4(0.7)-Y(Q)	WNS0.7-0.4(0.7)-Y(Q)	WNS1-0.7(1.25)-Y(Q)	WNS1.5-1.25-Y(Q)	WNS2-1.25-Y(Q)	WNS3-1.25-Y(Q)
额定热功率(MW)		0.5	0.75	1	1.5	2	3
额定工作压力（MPa）		0.4（0.8）	0.4（0.8）	0.8（1.0）	1.0	1.0	1.25
蒸汽温度（℃）		151（170）		170（193）	193	193	193
设计效率（%）		91%-95%
水容积（m3）		1.2	1.56	2.10	2.7	2.7	5.9
满水重量（t）		4.48（5）	5.76（6.2）	6.48（7.1）	8（8.4）	8（8.4）	16（16.8）
耗电功率(KW)		3.6	3.6	5.9	15.8	17.7	19.7
电源（V）		380
适用燃料		轻油、天然气、重油、城市煤气、石油液化气
甲醇（醇基燃料）耗量 kg/h		35	49	70	105	140	210
长×宽×高（mm）		2650×1600×1700	2650×1600×1800	3650×1800×1800	5200×2300×2400	5200×2300×2400	5570×3200×2670
安装尺寸	进/出口阀口径（mm）	50	65	65	65	65	100
	排污阀口径（mm）	40	40	40	40	40	40
	安全阀口径（mm）	40	2×40	2×40	2×50	2×50	2×65
	烟囱口径ф（mm）	250	300	320	360	360	360
