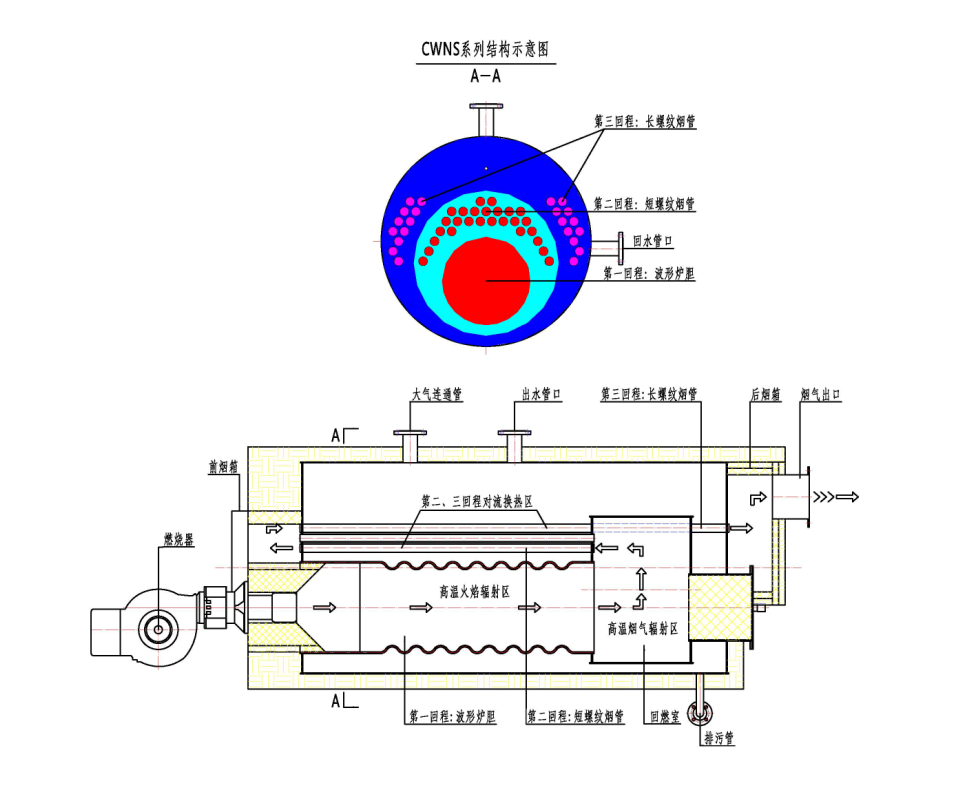

CWNS系列全自动燃甲醇（醇基燃料）热水锅炉（实用新型专利），采用卧式三回程湿背结构，改善锅炉运行环境，提高锅炉效率和使用寿命；全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，烟箱密封采用迷宫式结构，避免了烟箱漏烟现象。锅炉热效率高达90%以上，采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆，炉胆尺寸与火焰相吻合，烟气流通面积以次减小，使烟气等速流动，保证高温烟气在炉内的热交换时间，达到最佳传热效果；采用与锅炉完全匹配的高性能燃烧机，进行全面自动调节，使燃烧充分，节省燃料，降低污染；采用高保温性能的超细玻璃棉，散热损失更小；采用智能化节能控制系统，对锅炉及供水、供暖、自控恒温系统进行控制，结合不同负荷调节燃料供给，更加节能。安装方式为整体快装锅炉，振动小，对地基无特殊要求，不需地脚螺栓固定，安装简单易行。采用活动炉头结构，可匹配各种燃烧器，更换炉头，维修炉体方便快捷。前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、维护、保养，简单、便捷，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质，是最新开发的新款产品。

性能优势

1、太锅锅炉专利产品
卧式内燃三回程全湿背设计，100%波纹炉胆，具有良好的热伸缩性，水冷回燃室，回燃室与后管板扳边对接，应力最低，质量更可靠。
2、大直径波纹炉胆
锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全，有效吸收热量及热膨胀，，辐射受热面大。
3、热力充足
锅炉受热面积按大于26平方/每吨设计配置，充分吸收有效热量，排烟温度低，热损失小，保证出力足，效率高。
4、蒸汽品质
锅壳直径大，水容量大，对负荷变化适应能力强，出力稳定，热水空间容积大，水温平衡。
5、多功能安全防爆装置
锅炉后板上设有与炉膛连通的防爆装置，防止燃料在炉膛内发生剧烈爆燃时，泄放瞬间的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查，维护方便。
6、安全降水时间足
锅炉的燃烧室地位布置，水位确定符合国家规程，同时严格按国际通用规范标准的水位波动时间要求，具有充足的安全降水空间，保证锅炉的运行安全。
7、锅炉检修方便
锅炉顶部设有人孔，锅炉前后部下方设有手孔装置，便于炉内装置及锅炉底部的检查、清理。
8、前后烟箱密封独特
烟箱采用双开式烟箱门，开启方便，多级迷宫式密封，密封材料特制，压缩性能好，完全隔阻烟气的泄漏，可重复使用。
9、压力、水位保护可靠
锅炉压力、水位设置多重控制保护，以及超烟温保护，确保锅炉运行的安全。
10、自动控制水平领先
锅炉控制器采用西门子、德力西电器元件，性能可靠。具有液晶屏显示的中英文菜单型，人机对话远程控制的触摸屏型。

技术参数

项目/型号		CWNS/WNS系列热水锅炉
额定发热量（MW）		0.35	0.7	1.05	1.4	2.1	2.8	3.5	4.2	5.6	7	8.4	10.5	12.6	14
工作压力（MPa）		常压/承压
出水温度（℃）		85/115
回水温度（℃）		60/70
锅炉热效率（%）		91-95
给水温度（℃）		20
燃料耗量	甲醇、(醇基燃料)（Kg/h）	40	70	105	140	210	280	350	420	560	700	840	1050	1300	1400
锅炉运输外形尺寸	长（mm）	2800	3500	4100	4500	4700	4550	5700	6300	7000	7200	7840	8100	8230	8250
	宽（mm）	1600	1600	1900	2000	2110	2210	2500	600	2700	2800	2860	3100	3100	3400
	高（mm）	2000	2100	2310	2360	2470	2580	2800	2900	3200	3300	3300	3400	3400	3550
总耗电量（KW）		2.3	6.7	11	13.5	19	21	23.5	26	37	37	42	45	52	52
烟囱直径（mm）		250	350	430	450	450	550	650	650	800	800	900	900	1200	1200
运输重量（t）		3.2	4.7	4.8	5.4	8	9.78	13.4	15.4	17.4	17.4	23.8	30	31.6	34.5
供暖面积（㎡）		3000	6000	9000	12000	18000	24000	30000	36000	48000	60000	72000	90000	108000	120000
供热水量（t）		7	15	22	30	45	60	75	90	120	150	180	225	270	300
